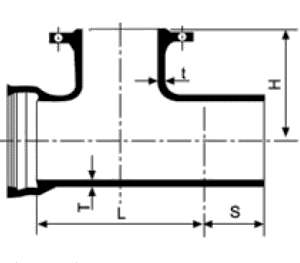

Socket Spigot Tee with Flanged Branch                       back

DN x dn T L t H S
80×80 7 170 7 165 150
100×80 7.2 170 7.2 170 150
100×100 7.2 190 7.2 180 150
150×80 7.8 170 7 205 200
150×100 7.8 195 7.2 210 200
150×150 7.8 255 7.8 220 200
200×80 8.4 175 7 235 200
200×100 8.4 200 7.2 240 200
200×150 8.4 255 7.8 250 200
200×200 8.4 315 8.4 260 200
250×80 9 200 7 270 200
250×100 9 200 7.2 270 200
250×150 9 255 7.8 280 200
250×200 9 315 8.4 290 200
250×250 9 375 9 300 200
300×100 9.6 205 7.2 300 200
300×150 9.6 260 7.8 310 200
300×200 9.6 320 8.4 320 200
300×250 9.6 375 9 330 200
300×300 9.6 435 9.6 340 200
350×100 10.2 205 7.2 330 200
350×150 10.2 260 7.8 340 200
350×200 10.2 325 8.4 350 200
350×250 10.2 375 9 360 200
350×300 10.2 435 9.6 370 200
350×350 10.2 495 10.2 380 200
400×100 10.8 210 7.2 360 200
400×150 10.8 265 7.8 370 200
400×200 10.8 325 8.4 380 200
400×250 10.8 375 9 390 200
400×300 10.8 435 9.6 400 200
400×350 10.8 495 10.2 410 200
400×400 10.8 560 10.8 420 200
450×100 11.4 215 7.2 395 200
450×150 11.4 270 7.8 400 200
450×200 11.4 325 8.4 410 200
450×250 11.4 375 9 420 200
450×300 11.4 445 9.6 430 200
450×350 11.4 495 10.2 440 200
450×400 11.4 560 10.8 450 200
450×450 11.4 620 11.4 460 200
500×100 12 215 7.2 420 200
500×150 12 275 7.8 430 200
500×200 12 330 8.4 440 200
500×250 12 380 9 450 200
500×300 12 450 9.6 460 200
500×350 12 500 10.2 470 200
500×400 12 565 10.8 480 200
500×450 12 620 11.4 490 200
500×500 12 680 12 500 200
600×100 13.2 220 7.2 480 200
600×150 13.2 285 7.8 490 200
600×200 13.2 340 8.4 500 200
600×250 13.2 380 9 510 200
600×300 13.2 455 9.6 520 200
600×350 13.2 500 10.2 530 200
600×400 13.2 570 10.8 540 200
600×450 13.2 620 11.4 550 200
600×500 13.2 685 12 560 200
600×600 13.2 800 13.2 580 200
700×100 14.4 345 7.2 510 200
700×150 14.4 345 7.8 520 200
700×200 14.4 345 8.4 525 200
700×300 14.4 575 9.6 540 200
700×400 14.4 575 10.8 555 200
700×500 14.4 810 10 570 200
700×600 14.4 810 13.2 585 200
700×700 14.4 925 14.4 600 200
800×100 15.6 350 7.2 570 200
800×150 15.6 350 7.8 580 200
800×200 15.6 350 8.4 585 200
800×300 15.6 580 9.6 600 200
800×400 15.6 580 10.8 615 200
800×500 15.6 815 12 630 200
800×600 15.6 815 13.2 645 200
800×700 15.6 1045 14.4 660 200
800×800 15.6 1045 15.6 675 200
900×100 16.8 355 7.2 630 250
900×150 16.8 355 7.8 640 250
900×200 16.8 355 8.4 645 250
900×300 16.8 590 9.6 660 250
900×400 16.8 590 10.8 675 250
900×500 16.8 820 12 690 250
900×600 16.8 820 13.2 705 250
900×700 16.8 1050 14.4 720 250
900×800 16.8 1050 15.6 735 250
900×900 16.8 1170 16.8 750 250
1000×100 18 360 7.2 690 250
1000×150 18 360 7.8 700 250
1000×200 18 360 8.4 705 250
1000×300 18 595 9.6 720 250
1000×400 18 595 10.8 735 250
1000×500 18 830 12 750 250
1000×600 18 830 13.2 765 250
1000×700 18 1055 14.4 780 250
1000×800 18 1055 15.6 795 250
1000×900 18 1290 16.8 810 250
1000×1000 18 1290 18 825 250
1100×200 19.2 370 8.4 765 250
1100×400 19.2 606 10.8 795 250
1100×600 19.2 830 13.2 825 250
1100×800 19.2 1065 15.6 855 250
1100×1000 19.2 1295 18 885 250
1100×1100 19.2 1410 19.2 900 250
1200×100 20.4 375 7 810 250
1200×150 20.4 375 7.8 820 250
1200×200 20.4 375 8.4 825 250
1200×300 20.4 605 9.6 840 250
1200×400 20.4 605 10.8 855 250
1200×500 20.4 840 12 870 250
1200×600 20.4 840 13.2 885 250
1200×700 20.4 1070 14.4 900 250
1200×800 20.4 1070 15.6 915 250
1200×900 20.4 1300 16.8 930 250
1200×1000 20.4 1300 18 945 250
1200×1200 20.4 1535 20.4 975 250
